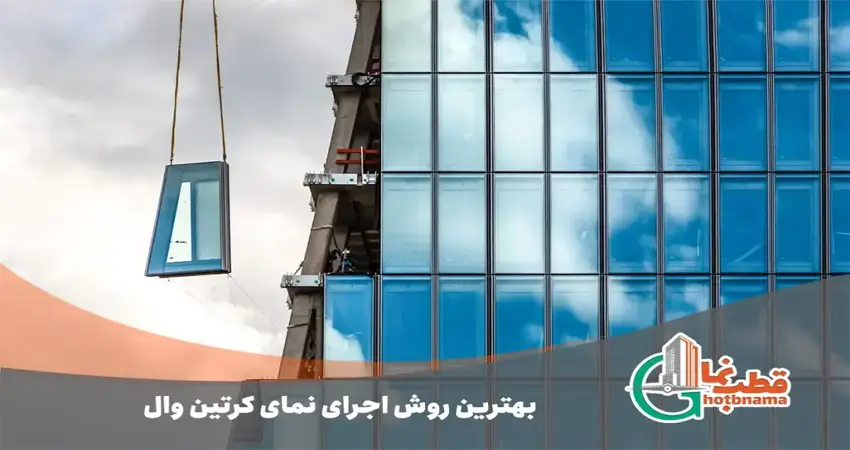

بهترین روش اجرای نمای کرتین وال- معرفی ۵ روش برتر

صنعت ساختمان هم از قافله رشد و تکاپو عقب نمانده و روز به روز در حال پیشرفت است. نمای کرتین وال به دلیل زیبایی، سبکی، و کارایی بالا به یکی از پرکاربردترین روش‌های اجرای نماهای مدرن تبدیل شده است. این سیستم به‌طور کامل از آلومینیوم و شیشه تشکیل شده و به عنوان یک پوشش کاملا خارجی ساختمان بدون تحمیل بار به سازه عمل می‌کند.

انتخاب مناسب‌ترین روش اجرای نمای کرتین وال، علاوه بر افزایش زیبایی و کارایی، جذابیت، شفافیت و ایستایی تاثیر مستقیمی بر ایمنی، دوام، و هزینه‌های پروژه دارد. برند برتر و معروف گروه صنعتی قطب‌نما با سابقه پرفروغ خود همواره در اجرای روش‌های بهتر این نما در راس ایستاده است، در صورت نیاز به هم‌فکری قطب‌نما در کنارتان است.

در این مقاله به بررسی و معرفی ۵ روش برتر اجرای نمای کرتین وال پرداخته می‌شود  تا بتوانید با توجه به نیازهای پروژه خود، تصمیم بهتری بگیرید.

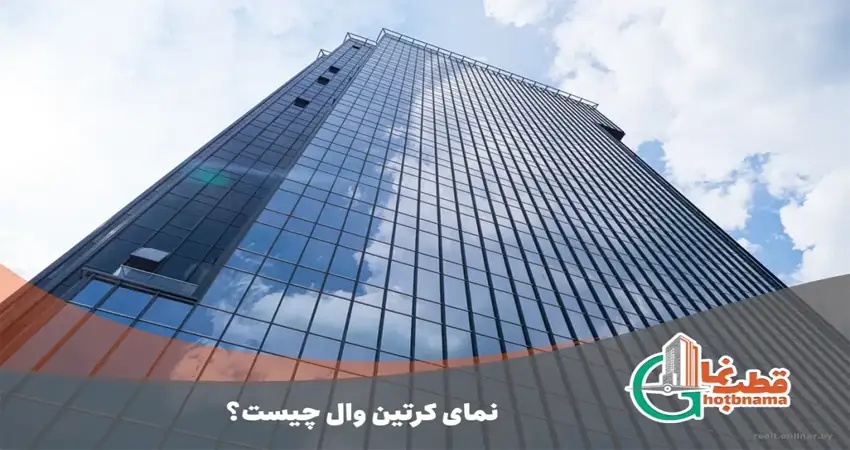

نمای کرتین وال چیست؟

وقتی بخواهید در مورد روش اجرای نمای کرتین وال دست به کار شوید و ساختمان خود را به یک ستاره زیبا تبدیل کنید، ابتدا باید نمای کرتین وال را بشناسید. نمای لامل یا همان کرتین وال، یکی از نماهای پیشرفته ساختمانی است، که ساختاری منسجم، مستقل و ایستا دارد.

در این روش سنگینی بار و وزن شیشه بر روی سازه کرتن وال یا همان لامل‌ها و شاسی کشی‌های انداخته می‌شود و هیچ گونه بار اضافی یا مرده‌ای را بر ساختمان وارد نمی‌کند.

نمای کرتین وال، یک نمای شیشه‌ایی است که در صورت نصب اصولی و استاندارد، سنگینی حاصل شده از وزن شیشه‌ها و بار انرژی‌های وارده شونده به ساختمان مانند: باد، طوفان و بارندگی‌ها، معمولا بر روی سطح یا پوسته خارجی نمای ساختمان است و خود سازه باری را متحمل نخواهد شد.

نمای کرتین وال که معادل فارسی آن دیوار پرده‌ای است یکی از انواع نما شیشه‌ای ساختمان و بهترین از جهت مسائل سازه در ارتفاع بلند به شمار می‌رود. در اجرای نمای کرتین وال از مصالح سبک مانند: ترکیبات شیشه و آلومینیوم استفاده می‌شود تا علاوه بر کاهش وزن سازه شفافیت و روشنایی بیشتری داشته باشد.

انواع روش‌های اجرای نمای کرتین وال

در روش اجرای نمای کرتین وال چندین شیوه وجود دارد که هر کس. مطابق نوع پروژه، توان اقتصادی اقدام به انجام آن می‌کند.

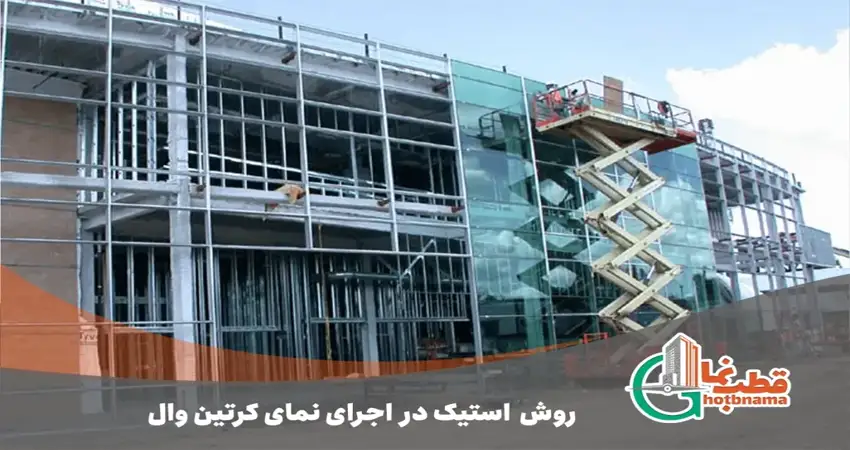

روش یا تکنیک استیک (Stick curtain wall):

این روش، مرسوم‌ترین، آسان‌ترین روش در اجرای نمای کرتین وال به محسوب می‌شود. سیستم کرتین وال استیک به این روش است که اجزای مختلف سازنده اصلی مثل پروفیل عمودی و افقی در محل پروژه برش زده می‌شوند و به صورت جداگانه روی بدنه ساختمان نصب و اجرا می‌شوند و بعد از این مرحله شیشه‌ها یا دیگر مواد یا مصالح پر کننده در داخل فریم‌های آلومینیومی جاسازی می‌شوند.

برای نصب این محصولات ابتدا سازه‌های آلومینیومی که ترنسم و مولین نام دارند، نصب و محکم شده و پس از آن شیشه‌ها بر روی نمای آن وصل می‌شوند. مزایای این نوع از نما در پروژه‌های کوچک و  بسیار زیبا و مشهود است؛ زیرا این مدل از نما بسیار به صرفه اقتصادی هستند و کارایی بهتری در پروژه‌های متوسط و کوچک دارند.

این روش به دلیل مقرون به صرفه بودن در تعداد بالایی از پروژه‌ها در سراسر کشور از این تکنیک استفاده می‌شود. به نظر می‌رسد روش اجرای نمای کرتین وال به سبک استیک ارزان‌تر و بهتر به نتیجه می‌رسد.

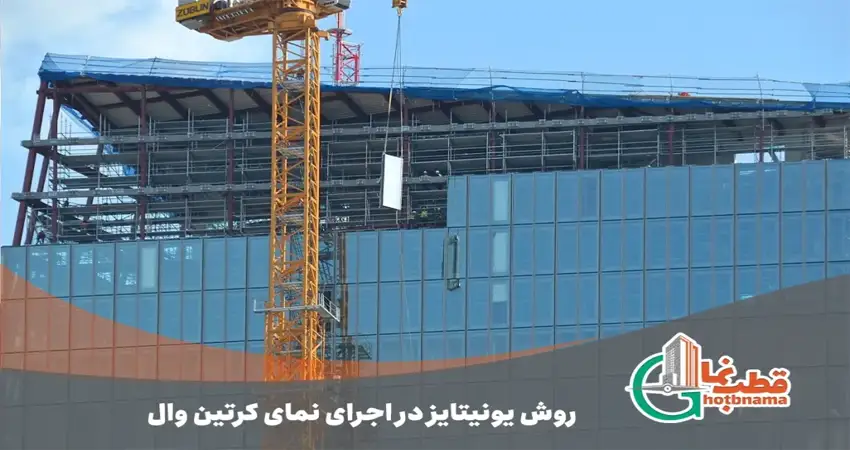

روش اجرای یونیتایز (Unitized curtain wall)

در روش اجرای نمای کرتین وال با سیستم یونیتایز، یک واحد یا چند واحد خیلی بزرگ قبل از ارسال به مکان ساختمانی که در آن نصب و جاسازی می‌شوند، در کارخانه تولید و مونتاژ می‌شوند. این امر به‌صرفه‌جویی در مخارج و زمان نصب کمک زیادی می‌کند و موجب می‌شود تا روند نصب سریع‌تر و در مدت زمان کمتری رخ دهد.

از همین رو در شرایطی که زمان کافی وجود ندارد، و قرار است پروژه خیلی سریع به اتمام برسد و همچنین در مناطقی که هزینه دستمزد کارگر بالا است، از این نوع نمای شیشه‌ای کرتین وال استفاده می‌شود.

نمای کرتین وال یونیتایز به دلیل یکدست بودن، مقاومت بالاتری در شرایط آب و هوایی گوناگون دارد. همچنین از آن‌جایی که در کارخانه بر روی این محصول انواع آزمایش‌های لازم انجام می‌شود، از جهت انتقال مقاومت و حرارت در برابر نیروهای عمودی و افقی بررسی و سنجیده شده است و استاندارد و ایمنی کامل و قابل قبولی دارد.

تمامی این موضوعات موجب می‌شود تا این محصول نصب دقیق‌تر، بهتر و کامل‌تری داشته باشد و برای فضاهای بزرگ، پاساژهای بزرگ،  برج‌ها و سازه‌های پیچیده و محیط‌های گسترده مورد بهره برداری قرار می‌گیرد.

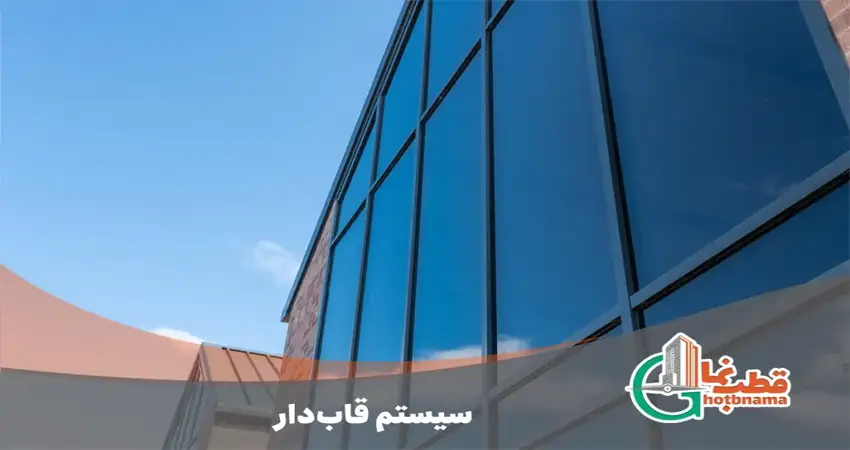

سیستم قاب‌دار یا فیس‌بک

روش اجرای نمای کرتین وال در این سیستم به این روش است که شیشه‌ها بین لامل‌ها جاسازی  می‌شوند و آن‌ها را از هم جداگانه نگهداری می‌کنند. در این نوع نما از درپوش برای مقاومت و تثبیت شیشه‌ها سر جای خود استفاده می‌کنند.

بر اساس همین درپوش است که سیستم فیس کپ به دو روش نیمه درپوش‌دار و کاملاً درپوش‌دار دسته‌بندی می‌شود. در سیستم نیمه درپوش‌دار یکی از قاب‌ها در جهت عمودی یا افقی دارای درپوش آلومینیومی است. درحالی‌که در نوع کاملاً درپوش‌دار هر دو قاب افقی و عموی درپوش مستقل آلومینیومی دارند. روش اجرای نمای کرتین وال در سیستم قاب‌دار از هر نوعی که باشد، می‌تواند جلوه خاصی و نمای زیبایی به ساختمان ببخشد.

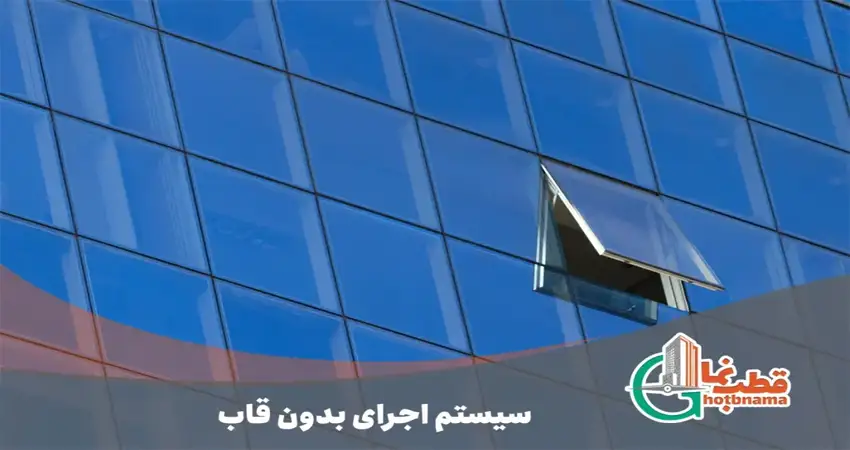

سیستم اجرای بدون قاب

روش اجرای نمای کرتین وال بدون قاب که به کرتین وال فریم‌لس نیز معروف است بدون قاب و درپوش‌های آلومینیومی انجام می‌شود. یعنی به این‌گونه که بینندگان در نمای بیرونی کرتین وال شبکه‌های آلومینیومی را در لابه‌لای صفحه‌های شیشه‌ای مشاهده نخواهید کرد.

در این شیوه به‌جای استفاده از درپوش‌ها و قاب‌های آلومینیومی در اکثر نقاط از چسب‌های خیلی محکم و مخصوص استفاده می‌شود.  ظاهر این نما به دلیل یکدست بودن از جذابیت بسیار بیشتری نسبت به نمای کرتین وال قابدار دارد.

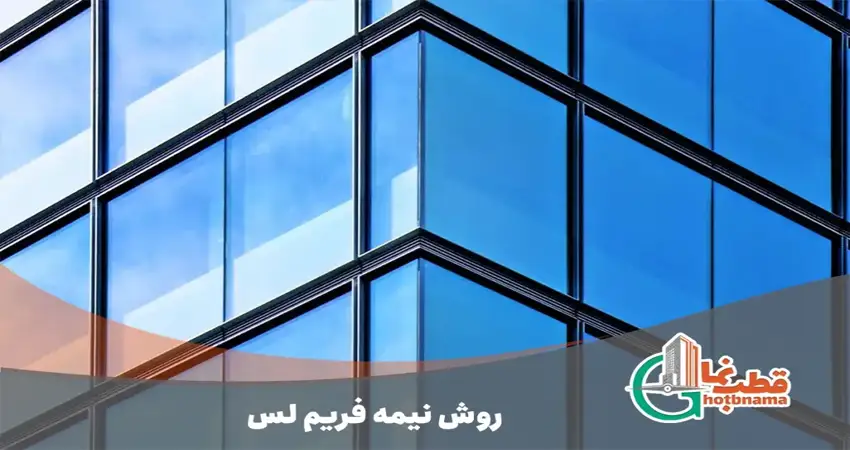

روش نیمه فریم لس

سیستم نیمه فریم لس یکی از روش‌های مدرن در اجرای نمای کرتین وال است که ترکیبی از ویژگی‌های سیستم‌های فریم لس و سیستم‌های معمولی  را ارائه می‌دهد. در این روش، فریم‌ها (پروفیل‌های آلومینیومی) به صورت پنهان در پشت شیشه قرار گرفته‌اند، اما در بخش‌های خاصی همچنان فریم‌ها دیده می‌شوند.

مراحل اجرای نمای کرتین وال

یک مهندس سازه در روش اجرای نمای کرتین وال باید بتواند قدم به قدم پیش برود تا نمایی زیبا، مقرون به صرفه و مشتری پسند را ارائه دهد.

مرحله اول طراحی نما

طرح کلی نما به نقشه و طرح اولیه‌ای که برای اجرای نمای کرتین وال توسط کارشناسان تهیه می‌شود، اشاره دارد. طراحی نما و سازه مورد نظر محل نصب ابزار آلات و ساختار اصلی نما را تعیین خواهد کرد. برای تهیه طرح اصلی باید به موارد زیر دقت شود:

• ارتفاع یا بلندی ساختمان
• ارتفاع کلی نمای شیشه‌ای
• فاصله بین پروفیل‌های افقی و عمودی
• فاصله بین سقف‌ ساختمان
• نوع کاربری ساختمان
• نوع شیشه انتخابی
• میزان هزینه برای اجرای نما

مرحله دوم زیرسازی مکان نمای اصلی

زیرسازی اصولی در استحکام، روند کار، افزایش سرعت و ایمنی نهایی نمای نهایی ساختمان بسیار موثر است. در زیرسازی یک کمربند محکم فلزی به دور تا دور ساختمان و قسمت‌هایی که نمای کرتین وال قابل‌اجرا است وصل خواهد شد. پس‌از آن پروفیل‌های افقی و عمودی آلومینیومی با استفاده از اتصالات روی این سازه جاسازی و محکم خواهند شد.

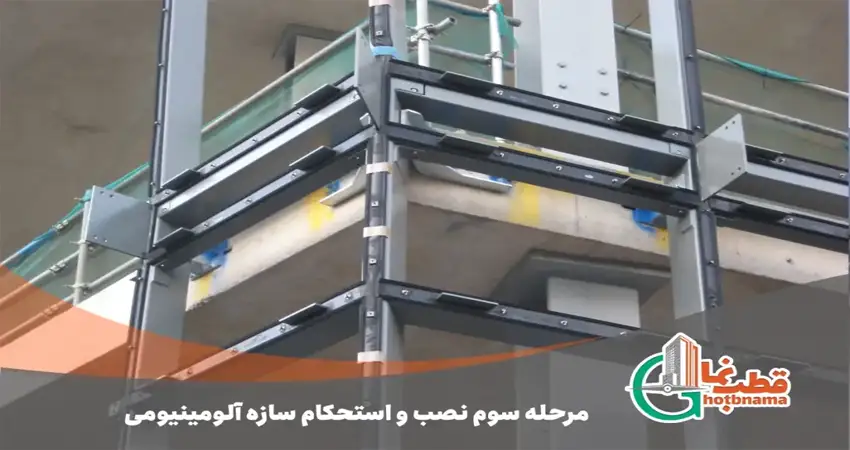

مرحله سوم نصب و استحکام سازه آلومینیومی یا قاب شیشه‌ها

پس‌از زیرسازی اصولی و استاندارد و نصب نبشی‌های عمودی و افقی نوبت به تولید و نصب سازه‌های آلومینیومی می‌رسد. در این مرحله با توجه به محاسبات قبلی که دقیق انجام‌شده لامل‌های افقی و عمودی برش زده و نصب خواهند شد. همچنین از لاستیک‌ها و مواد اصلی و لازم برای آب‌بندی در لابه‌لای لامل‌های عمودی و افقی کمک گرفته می‌شود.‌

در این مرحله به طور هم‌زمان با ساختن جایگاه صفحه‌های شیشه‌ای نصب و تراز کردن پروفیل‌های عمودی و افقی نیز به طور دقیق انجام خواهد شد.

مرحله چهارم نصب و استحکام شیشه‌ها

پس‌از نصب کامل قاب‌ها حالا نوبت به نصب و قرار گرفتن شیشه‌ها در فریم‌های آلومینیومی است. در این مرحله شیشه‌های آماده مابین سازه آلومینیومی به‌خوبی جاسازی خواهند شد.

مرحله پنجم استفاده از محافظان دائمی

 در این مرحله پس‌از جاسازی صحیح شیشه‌ها درون فریم‌های آلومینیومی از ابزار ثابت دائمی استفاده خواهد شد. به نظر می‌رسد در روش اجرای نمای کرتین وال تثبیت نما می‌تواند نقشی حساس و راهبردی داشته باشد.

سخن پایانی

نمای کرتین وال به عنوان یکی از پیشرفته‌ترین و پرکاربردترین روش‌های اجرای نما در معماری مدرن شناخته می‌شود. این سیستم با ترکیب زیبایی ظاهری، عملکرد فوق‌العاده و کارایی فراوان انتخابی کم‌هزینه، ارزان، سریع و مناسب برای ساختمان‌های تجاری، پاساژها، اماکن اداری، و برج‌های مسکونی است.

انتخاب روش اجرای نمای کرتین وال باید بر اساس نیازهای پروژه، بودجه، شرایط محیطی و طراحی معماری شکل پذیرد. هر روش دارای مزایا و محدودیت‌هایی است که کارشناسان با توجه به آنها می‌توانند به بهبود کیفیت اجرا و کاهش هزینه‌های نگهداری کمک می‌کنند.
